立式車銑復合機系列
● 程泰立式車床系列以高質量零件為基礎，結合了大馬力、高剛性結構、快速加工等優異性能，提供高效率之車銑復合加工能力。
● 工件主軸與動力刀具主軸皆采用高功率主軸馬達驅動二段變速齒輪箱，可提供充裕的扭矩輸出，滿足重切削的加工需求。
● X 軸采用日系高精度滾柱滑軌，無論于定位精度或低速操作的平穩性方面皆有優異的表現，此外，滑軌均經過預壓處理，可有效消除間隙并防止高速移動時的上浮效應。
● 自動潤滑系統提供滑道、滾珠導螺桿及其他重要組件之精確調整的潤滑油。潤滑油分配系統于待機時自動關閉，可避免浪費并確保需求。

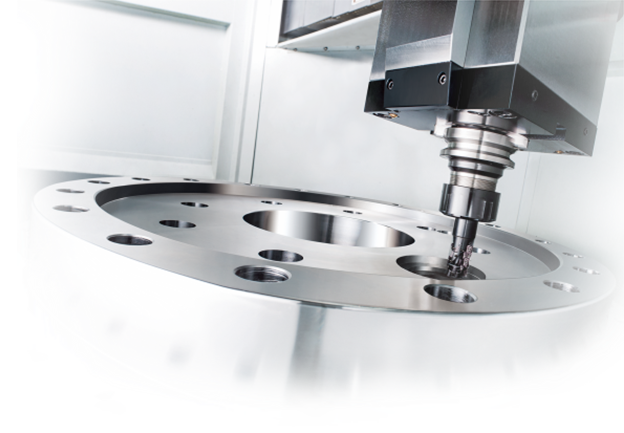

● 選配動力刀具主軸，提供完整的車、銑、磨、鉆孔、攻牙等復合加工能力，有效提高產出效率，降低設備投資成本。
機型介紹
高速立式車銑復合機 │ 線上工件動平衡分析 復合化功能全面整合

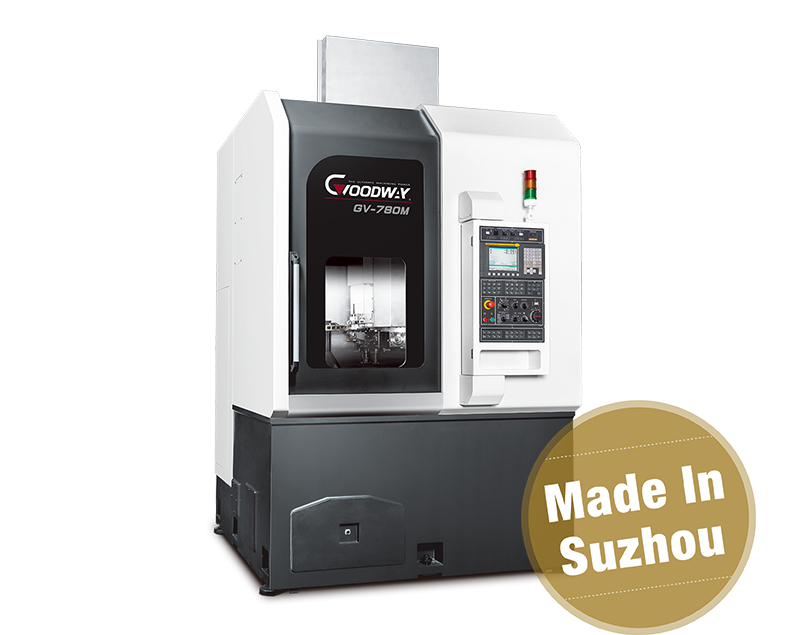

GV-780 SERIES
高剛性結構結合高精密線軌設計，同時搭載高效率伺服定位刀塔與 1,050 N-m 大扭力之強力主軸，使得本系列能以精巧的占地面積提供您強悍的切削能力 | |
● | 選配雙車刀刀具座使得工件兩面可同步精車，加工效率較使用一般刀具提高 50 % |
● | 選配程泰自力研發 G.LINC 350智慧型操控系統，大幅提升機臺智能性 同時可減輕作業人員負擔，提升生產效率 |
最大旋徑：? 900 mm
最大車削直徑：? 820 mm
最大車削長度：660 mm
油壓夾頭：15” ~ 18”
刀塔容量：8 / 12 T
X 軸最大行程：500 mm
Z 軸最大行程：670 mm
高速立式車銑復合機 │ 線上工件動平衡分析 復合化功能全面整合

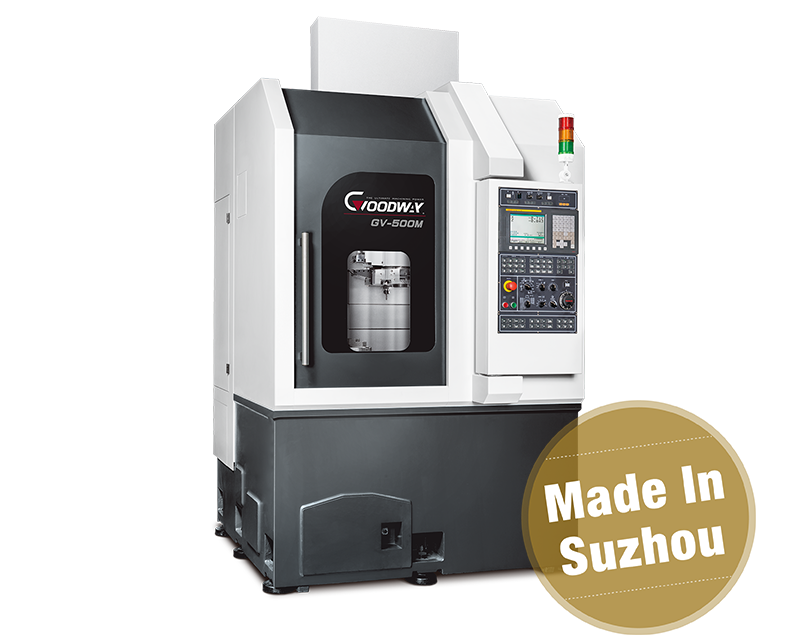

GV-500 SERIES
緊湊的結構搭配后出式排屑設計，機臺占地面積僅約 3.3 m2，廠房空間安排更有彈性 | |
● | 以高剛性結構結合精密線軌為基礎，同時搭載伺服定位刀塔與最高可達 883 N-m 扭矩輸出之強力主軸，使得本系列能以精巧的機型尺寸提供您強悍的切削性能 |
● | 可選用 GV-500X 雙主軸雙刀塔系列搭配自動上下料系統，加工多工序之圓盤形工件可一氣呵成，減少工件夾持設定時間，大幅提高生產效益 |
最大旋徑：? 700 mm
最大車削直徑：? 620 mm
最大車削長度：520 mm
油壓夾頭：12”~ 15”
刀塔容量：8 / 12 T
X 軸最大行程：350 mm
Z 軸最大行程：550 mm
大型立式車銑復合機 │ 最高可達 300,000 Kg 的超大載重能力

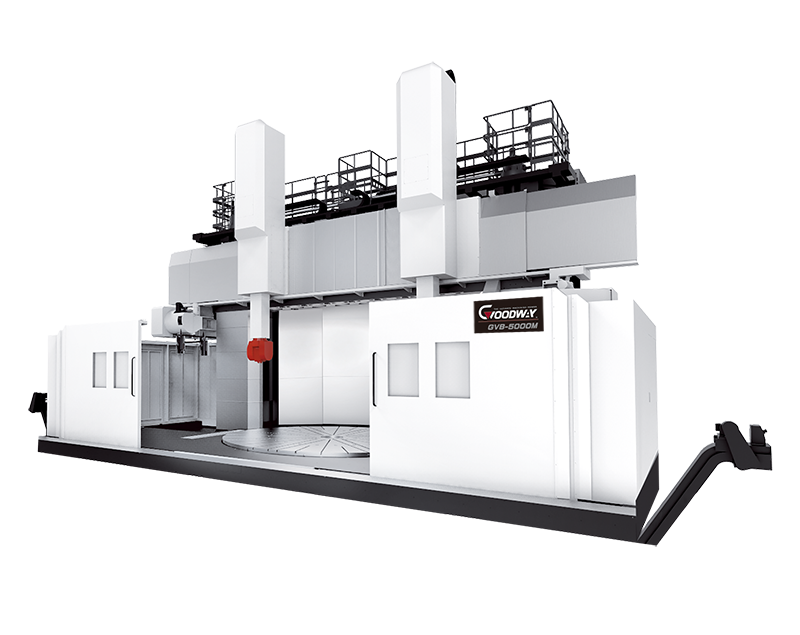

SUPER GV SERIES
最大車削直徑 ? 9,000 mm，最大工件重量 300,000 Kg ( GV-8000 系列 ) | |
● | 底座與立柱、門橋采用高剛性米漢那鑄件結合對稱式結構設計，可確保優異的熱流平衡與重切削剛性 |
● | 工件主軸與動力刀具主軸皆采用高功率主軸馬達驅動二段變速齒輪箱，提供充裕的扭矩輸出，滿足重切削的加工需求 |
● | 高強度的封閉式滑枕設計，并可依需求選配雙滑枕結構，提供更彈性的加工模式 |
● | 16 T / 24 T 傘型刀庫采伺服換刀設計，刀庫可雙向快速選刀，低噪音、定位準確 |
盤面直徑：? 2,000 ~ 8,000 mm
最大旋徑：? 2,500 ~ 9,500 mm
最大車削直徑：? 2,300 ~ 9,000 mm
最大工件重量：10,000 ~ 300,000 Kg
刀庫容量：16 T
X 軸最大行程：2,830 ~ 9,735 mm
Z 軸最大行程：1,200 ~ 2,500 mm
W 軸最大行程：1,200 ~ 4,000 mm
重負荷立式車銑復合機 │ 車、銑、磨三機一體 復合加工能力全面進化

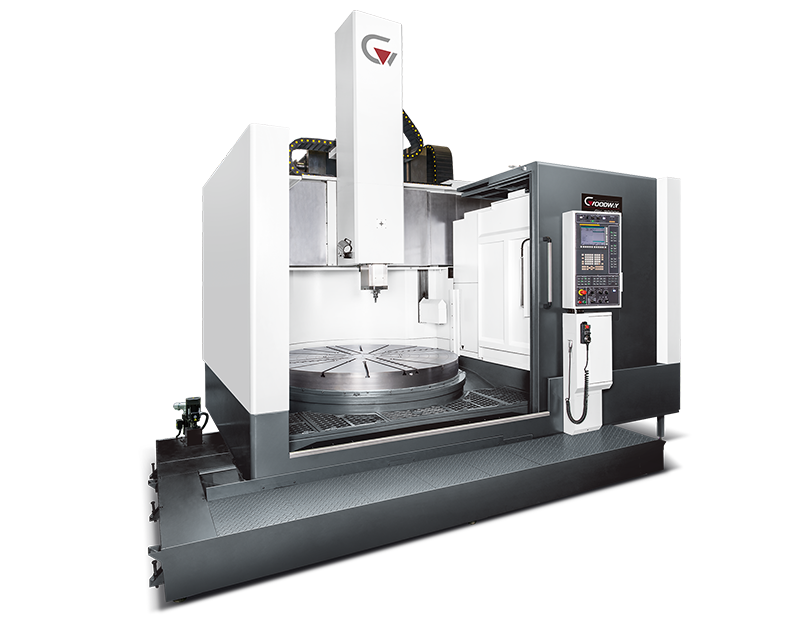

GV-1 SERIES
W 軸動梁式結構設計，可縮短加工時滑枕的懸伸量，確保優異的切削剛性，滿足扁、薄型工件的加工需求 -W 軸行程 800 mm，軌道采用高剛性硬軌設計，適合重切削 -橫梁由兩組活動插銷定位后再以四組油壓缸夾持，確保穩固的支撐剛性 | |
● | 滑枕以封閉式設計安裝于頭部本體內部，并藉由 8 支高硬度斜楔緊密固定，結構剛性與耐切削能力皆較傳統半封閉式設計大幅提升 |
盤面直徑：? 1,100 ~ 2,000 mm
最大旋徑：? 1,400 ~ 2,350 mm
最大車削直徑：? 1,200 ~ 2,000 mm
工作臺最大荷重：4,000 ~ 8,000 Kg
刀庫容量：16 T
X 軸最大行程：1,300 ~ 1,700 mm
Z 軸最大行程：900 mm
W 軸最大行程：600 ~ 800 mm
高剛性立式車銑復合機 │ 高剛性定梁式結構 航太加工設備首選機型

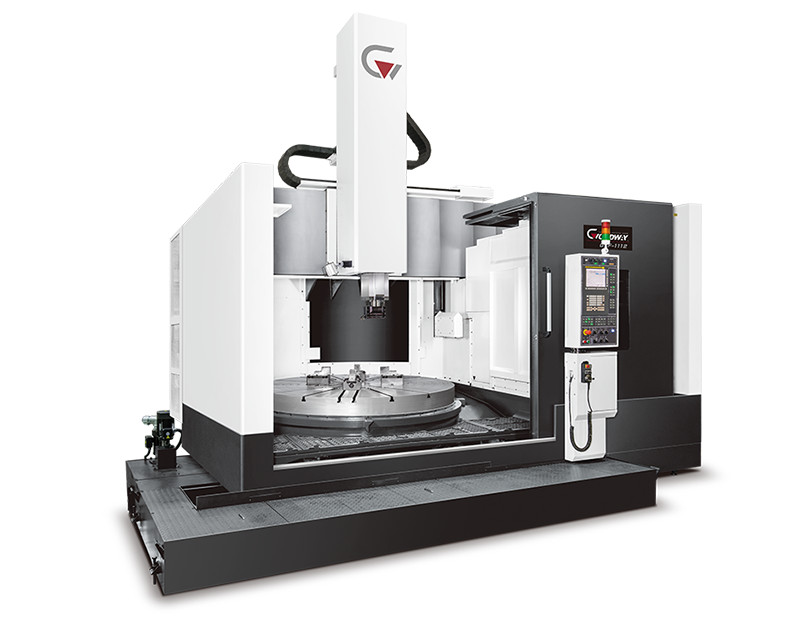

GVF SERIES
采用高剛性定梁式結構與大扭力齒輪式工件主軸設計，提供您超越同級機種的重切削能力，完全滿足航太、能源產業等大型工件的加工需求 | |
● | 定梁式結構設計運用厚肋壁之立柱與橫梁一體鑄造成型，沒有 W 軸機構組件磨耗或損壞的問題，大幅提升頭部的切削剛性與抑震能力 |
● | 高剛性交叉滾子主軸軸承，可承受高度的軸向、徑向及力矩負荷。即使工作臺長時間極限荷重作業，仍然可以保持精密的加工精度 |
盤面直徑：? 1,100 ~ 2,000 mm
最大旋徑：? 1,400 ~ 2,350 mm
最大車削直徑：? 1,200 ~ 2,300 mm
工作臺最大荷重：4,000 ~ 8,000 Kg
刀庫容量：12 / 16 T
X 軸最大行程：1,450 ~ 2,000 mm
Z 軸最大行程：900 mm
高剛性立式車銑復合機 │ 高剛性的結構 強悍的切削能力

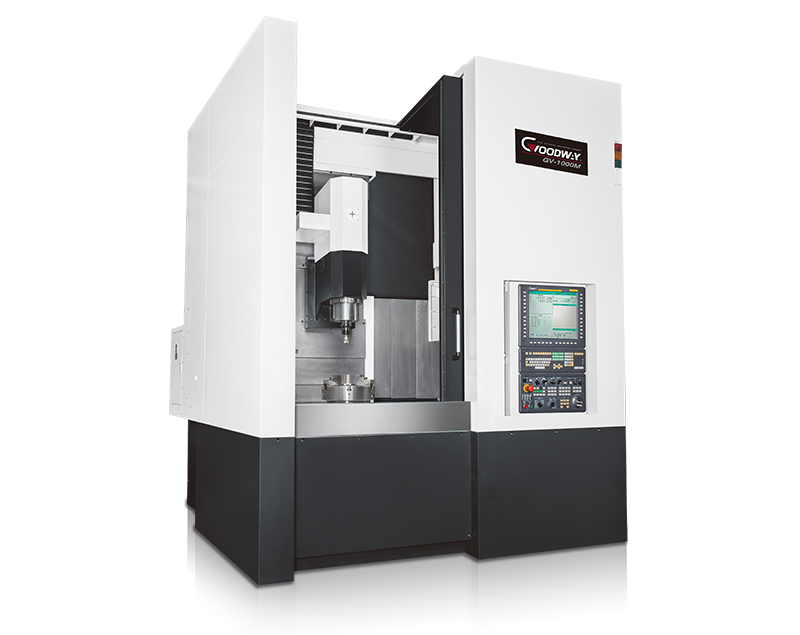

GV-1000 SERIES
充裕的最大車削直徑 ? 1,000 mm 以及可達 760 mm 的最大車削長度，搭配選用的動力刀塔、C 軸等復合化功能，可在同一機臺內進行車、銑、鉆等加工功能 | |
● | 采用特殊鋼片制作之伸縮護蓋可保護各軸向軌道，并藉以保障車床的耐用性 |
● | Z 軸軌道以大尺寸硬軌設計，經熱處理與精密研磨，軌道動面貼覆進口特級 Turcite B 耐磨片可降低磨耗并防止滑動遲滯現象并降低磨耗 |
最大旋徑：? 1,020 mm
最大車削直徑：? 1,000 mm
最大車削長度：760 ~ 700 mm
油壓夾頭：18”~ 32”
刀塔容量：12 T
X 軸最大行程：525 ~ 750 mm
Z 軸最大行程：765 ~ 850 mm
正倒立式車銑復合機 │ 正倒立式雙主軸設計 無可挑剔的加工效率
GVI SERIES
第一主軸可取代機械手臂功能直接夾料，入料更有效率，毋須搭配復雜的工件翻轉機構，工件翻轉更快速、更可靠 | |
● | 雙主軸與雙刀塔皆采用相同的規格設計，滿足盤型或短軸型工件的加工需求 |
● | 優化的結構設計結合后出式除屑機，機器占地面積僅約 8.2 m2 |
● | 完整的周邊設備介面，可依實際需求搭配各式自動化配備，選配程泰 G.LINC 350 智能化系統，協助您輕松接軌工業 4.0 |
最大旋徑：? 550 mm
最大車削直徑：? 350 mm
最大車削長度：400 mm
油壓夾頭：12”
刀塔容量：8 / 12 T
X1 / Z1 軸最大行程：750 / 550 mm
X2 / Z2 軸最大行程：550 / 550 mm
