多軸式車銑復合機系列
● 運用FEA有限元素分析以及高張力米漢納鑄件結構，讓高剛性之底座、主軸頭及刀塔達到最佳化設計，機械強度足以負荷極重切削且保持長期超高精度，同時機臺的高剛性結構亦能延長刀具使用壽命。
● 滾柱型線性滑軌設計，兼具硬軌的重切削剛性與線性滑軌的快速移動特性，剛性與控制性大幅提升。
● 所有滑板、機頭、刀塔及滾珠導螺桿結構與底座接觸面皆以手工鏟花，以達成最大組裝精度、結構剛性及均衡負載。
● 采用超高精度曲齒離合器精密定位刀盤，確保任何切削情形下皆有充分的刀塔剛性。
● 針對不同的應用需求，程泰研發團隊藉由豐富的（Turn-Key）交鑰匙經驗與精確的工藝分析程序，依據不同的工件規格與加工特性，提供您多種可彈性配置的自動化生產系統。
機型介紹
多刀塔車銑復合機 │ 工序安排超彈性 產能提高150%

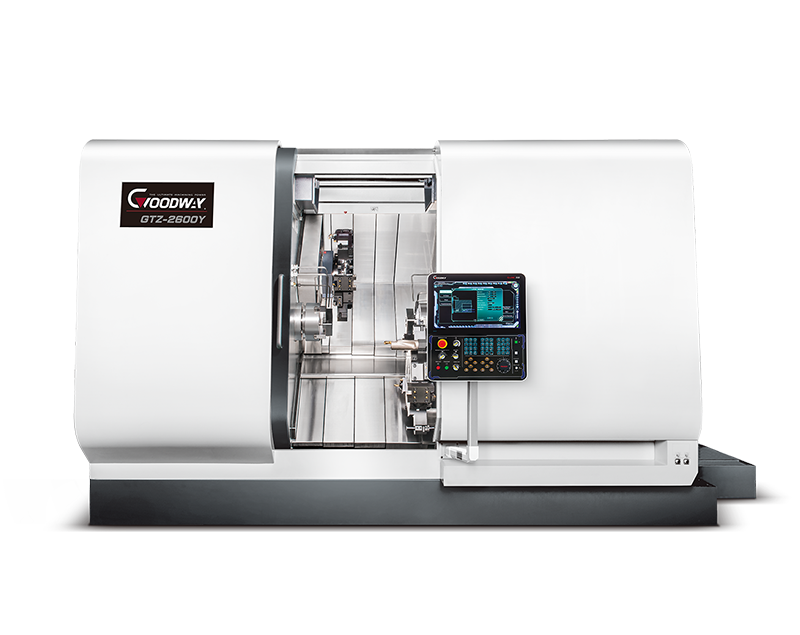

GTZ SERIES
創新的雙主軸雙刀塔機型，上、下刀塔可依加工工序彈性調配，生產量較一般機型大幅提高 1.5 倍 | |
● | 上、下刀塔皆可支持第一或第二主軸，工序安排更有彈性 |
● | 滾柱型線性滑軌設計，兼具硬軌的重切削剛性與線性滑軌的快速移動特性，剛性與控制性大幅提升 |
● | 低重心 45 度斜床結構，提供機頭、刀塔穩固的基座 |
最大旋徑：? 270 mm
最大車削直徑：? 250 mm
最大車削長度：590 / 600 mm
主軸馬達 ( 連續 / 30分 )：11 / 15 kW
刀塔容量：12 + 12 T / 16 + 16 T
X1/X2軸最大行程：195 / 210 mm
Z1/Z2軸最大行程：620 / 620 mm
多刀塔車銑復合機 │ 雙主軸 雙刀塔

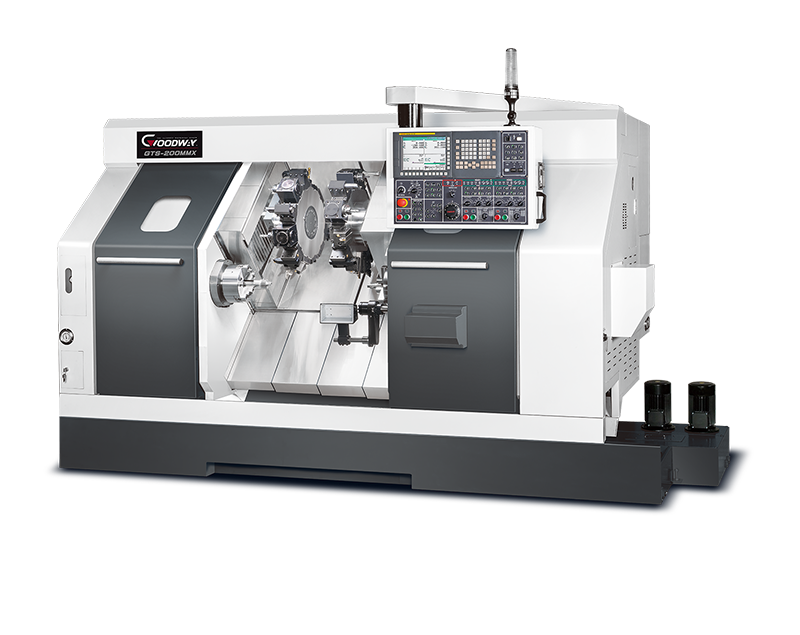

GTS SERIES
對向式雙主軸設計，第二主軸可藉由 Z2 軸軌道直接移動至第一主軸接料，工件翻轉毋須增購機械手臂，節省占地空間與采購成本 | |
● | 雙刀塔個別針對第一與第二工程的加工任務所設計，相較單刀塔的機種其刀塔同一時間僅可支援單邊工程，加工效率更為優異 |
● | 另可選配動力刀塔、C 軸、Y 軸等復合化功能。使得本系列具備八軸控制、四軸同動加工的卓越的切削能力 |
最大旋徑：? 180 ~ 280 mm
最大車削直徑：? 180 ~ 280 mm
最大車削長度：180 ~ 200 mm
主軸馬達 ( 連續 / 30分 )：5.5 / 15 kW
刀塔容量：12 T
X軸最大行程：160 / 190 mm
Z1/Z2軸最大行程：210 / 740 mm
平行雙主軸車銑復合機 │ 汽車零件加工產業首選 震撼登場

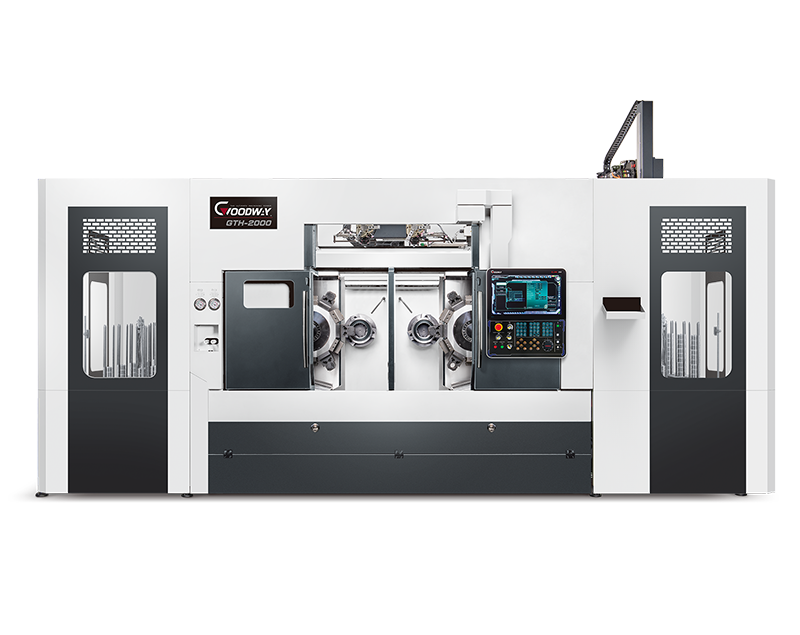

GTH SERIES
主要結構采模組化設計，可依實際加工需求擴充生產線，大幅減少人力成本并提高生產效率 | |
● | 機構干涉量低，可輕易的將雙主軸機型、單主軸機型及各型自動化設備整合為一高效率生產線，符合各種大尺寸盤型工件之精密切削需求 |
● | 透過機械手臂與翻轉機構的協助，雙主軸不僅可同時切削工件的正面、背面，亦可切削工件的同一面，滿足極大化產能的工序安排 |
● | 第二主軸藉由機械手臂入料的效率，是采用雙主軸同期接料設計的五倍以上，大幅縮短非切削時間 |
最大車削直徑：? 300 mm
最大車削長度：205 mm
主軸通孔徑：? 66 mm
夾頭尺寸：10”
主軸馬達 ( 連續 / 30分 )：11 / 15 kW
刀塔容量：12 T
X軸最大行程：195 mm
Z軸最大行程：220 mm
上刀塔下櫛式車銑復合機 │ 前瞻未來 引領業界

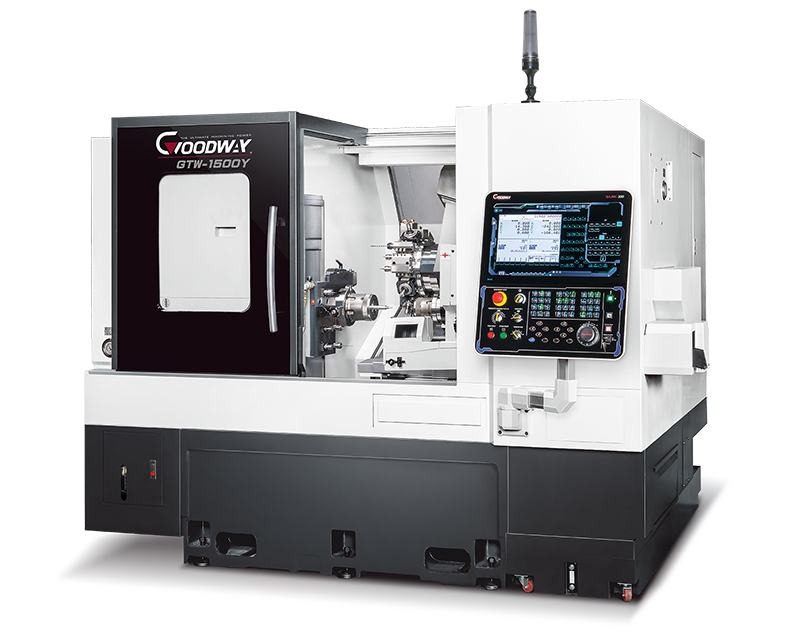

GTW SERIES
特別針對生醫與汽機車等中小型精密零件產業而開發的新銳機種，可輕易完成復雜工件之正面與背面加工，高效率與高精度的加工性能，再次定義多軸車削中心的新標準 | |

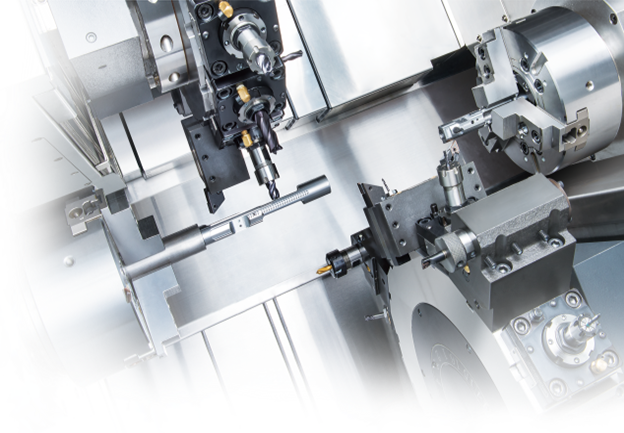

● | 刀具系統采用刀塔結合背面櫛式刀具座設計，程式編程更加便利 |
● | 副主軸增加 X 軸向之全新設計，有效提高加工空間，且副主軸接料后可直接由櫛式刀具座加工而無須退回原點，效率更加提高 |
● | 標準雙 Y 軸功能，結合動力刀塔、櫛式刀具座與 C 軸，可提高復雜工件之加工能力，改善多項工序之加工精度 |
最大旋徑：? 400 mm
最大車削直徑：? 250 mm
最大車削長度：210 mm
棒材容徑：? 51 mm
刀塔容量：12 T
X1/X2軸最大行程：180 / 310 mm
Z1/Z2軸最大行程：268 / 550 mm
